【技術好文】SOA曲線的畫法及計算詳解-KIA MOS管
信息來源：本站 日期：2022-07-29
一般數據表都會給出電壓/電流/熱阻曲線/SOA曲線等等。
SOA如何繪制，下面進行展開：
先從熱阻曲線圖談起，熱阻曲線是用專用設備測量出來的，不過測量難度極高。
SOA曲線圖完全是通過熱阻曲線上讀取的值和Rdson計算并畫出來的。

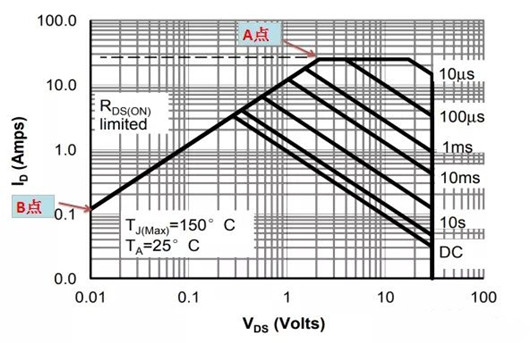

SOA曲線畫法如下：
1）先畫Idm=25A橫線（電流限制）；
一般Idm定義等于Id的4倍，有少數公司定義3倍，有少數公司的某些產品定義6倍。
2）再畫BV=30V的垂直線（電壓限制）；
3）再畫Rdson的限制線；

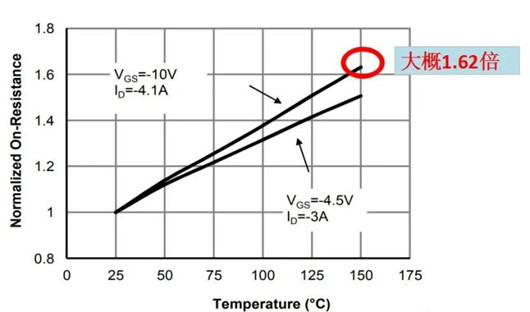

限制線的一點：25A x Rdson1的SPEC x 150度溫度系數= 電壓， 3407為例：25x0.052x1.62=2.1V （圖A點），
另外一點：0.01V/(0.052歐姆x1.62倍率）=0.119 （圖B點）。
4）以上形成了SOA的框架；
再畫計算10μs的SOA向右斜線的兩個端點：

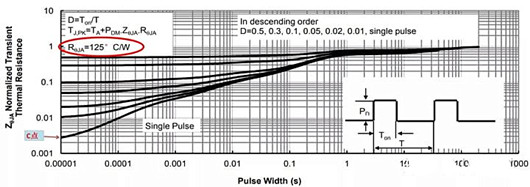

5）10μs單脈沖的RthjA 穩態值為：0.0027左右（圖C點），因為是歸一化的，所以需要在乘以系數125C/W，等于0.338C/W。
6）用Pd的公式：Pd=（Tjamx-Ta）/RthjA
Pd= (150-25)/0.338 = 370瓦。

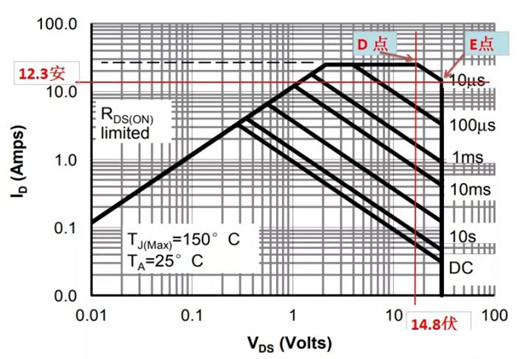

7）370瓦/25安 = 14.8伏，標注D點，
8）370瓦/30伏=12.3 安，標注E點。
最終SOA曲線如下：
以下依次類推畫出100μs，1ms.... 的向右斜線的兩個端點 ，這樣整體就就構成了一個完整的SOA曲線。
