mos管怎么驅動

MOS管的驅動原理在于其柵極、源極和漏極之間的電學特性。對于NMOS，當控制信號（Ctrl In）輸出低電平時，NMOS不導通；當輸出高電平時，NMOS導通。對于PMOS，當輸出低電平時導通，輸出高電平時關閉。NMOS的使能電壓以地電平為參照，而PMOS以電源電壓為參照。

驅動電路的設計

NMOS驅動電路：

當Ctrl In輸出低電平時，NMOS不導通，柵極通過下拉電阻R1接地，柵極電壓被拉低。

當Ctrl In輸出高電平時，NMOS導通，柵極電壓被拉高，通過上拉電阻R1連接到電源。

PMOS驅動電路：

當Ctrl In輸出低電平時，PMOS導通，柵極通過上拉電阻R1連接到電源。

當Ctrl In輸出高電平時，PMOS關閉，柵極電壓被拉低，通過下拉電阻R1接地。

MOS管如何驅動？驅動電路分析

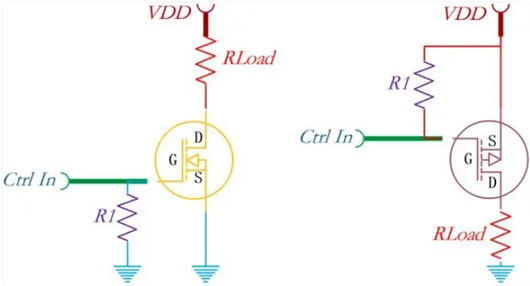

對NMOS來說，當Ctrl In輸出低電平，NMOS不導通，當輸出高電平時NMOS就會導通。

對PMOS來說，當輸出低電平時，PMOS導通，當輸出高電平時PMOS則關閉。

兩者的區別在于，NMOS的使能電壓是以GND為參照的，PMOS則是以VDD為參照。

R1可以加也可以不加，主要是起到一個偏置作用。

對于NMOS，當輸出高電平到低電平時，下拉R1到GND，柵極能夠更快被拉低，固定到GND，進行可靠的關閉。

同理對于PMOS，當輸出低電平到高電平時，上拉R1到VDD，柵極能夠更快被拉高，隨后固定在VDD，最后關閉。

理解了最基本的驅動電路，我們可以來將這個電路升級一下。

MOS管的柵源極之間可以充當電容器，在MOS管處于穩態的情況下，當電容器充電時，電流流經在一開始會比較多，隨后越來越少，當電容器充滿電后，就沒有電流流經了。

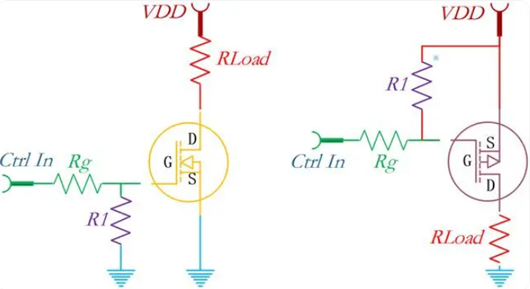

但是如果MOS管是處于被動打開的情況下，電流給柵源極充電的這一小段時間內，柵極內會有大量的電流流動。為確保這個過程，就需要再加一個電阻了，這個電阻越高，MOS管的開啟和關閉速度就越慢。反之則越快。

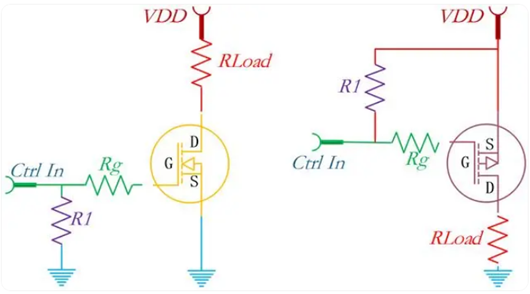

還有一種情況，柵極電阻放在下拉電阻的左邊，這就是一個分壓器電路了。但是如果它們的值比較相近，柵極電壓就會低于Ctrl in電壓，影響MOS管的開啟，所以放在R1左邊最好。
