光耦隔離電路主要利用發光二極管和光電三極管的組合，實現電信號的隔離。

發光二極管

發光二極管由于內部材料不同，能發出不同顏色的光，例如紅色、藍色、綠色等，正因?yàn)檫@些發光二極管的內部材料不同，也就導致了不同顏色的二極管從性能指標上來看，也有一些細小的差別，例如開啟電壓不同等。

發光二極管也具有單向?qū)щ娦?，只有?dāng)外加的正向電壓使得正向電流足夠大時才發光，而且，正向電流越大，發出的光越強。與普通二極管不同的是，發光二極管的開啟電壓較大一些。

光電三極管

光電三極管依照光照的強度來控制集電極電流的大小，其功能可以等效為一個光電二極管與一只晶體管的組合，沒有光照時，集電極電流稱為暗電流，有光照時，集電極電流稱為光電流。

光耦隔離

光耦隔離電路就是利用發光二極管和光電三極管結合，通過電-光，光-電的轉換，使輸入和輸出之間沒有電信號的直接連接，從而起到電路隔離，屏蔽干擾的作用。

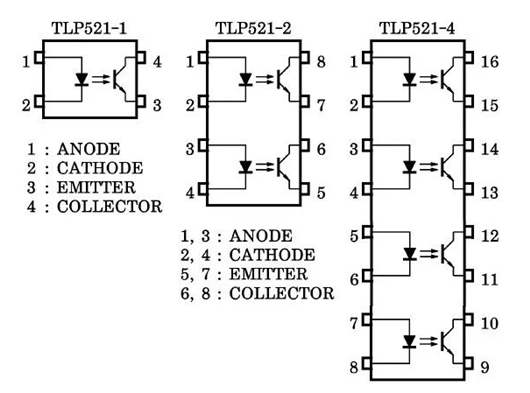

光耦隔離器有多種方式，示意圖：

pwm,光耦,隔離電路

使用光耦隔離器隔離電路時，應當注意以下幾點：

1.輸入電流：當外加的正向電壓產生的正向電流足夠大時，發光二極管才能發出光照，若輸入的電流不夠，發光二極管有可能沒有發出光照，或者發出的光照強度不夠，導致輸出的信號不正確；

2.反向電壓：設計電路時，應該考慮光耦隔離器的最大反向電壓，以免燒壞電路；

3.反應速度：由于光耦隔離電路存在著一定的反應時間，當輸入端的電流變化時，輸出端往往會有一段反應時間，如下圖所示，這個反應時間的存在往往會導致輸出信號的差異，尤其是我們要輸出的是一路方波信號時，就要考慮這個反應時間會不會影響輸出的波形產生重大的畸變。

pwm,光耦,隔離電路
