ZVS（Zero Voltage Switching，零電壓開關）工作原理是基于諧振原理，通過在開關管開通和關斷時創造零電壓條件，從而減少開關損耗和電磁干擾。
ZVS是一種軟開關技術，通過電感與電容的諧振特性，在開關器件導通前將其兩端電壓降至零，從而避免傳統硬開關中電壓-電流交疊導致的能量損耗。
工作原理步驟：
1.諧振階段：開關關斷時，電感電流與電容形成諧振回路，迫使寄生電容放電；
2.零電壓導通：當電容電壓降至接近零時，觸發開關導通；
3.能量轉移：導通后電流通過負載，完成能量傳輸。

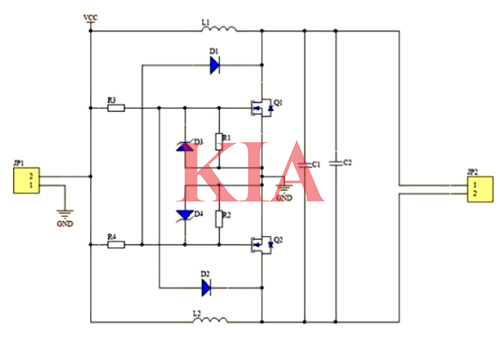

電路結構與工作模式
常見的推挽式ZVS電路構成：
對稱MOSFET：兩個功率開關管交替工作，形成推挽結構；
諧振網絡：包含電感（L）與電容（C），通常采用LC并聯諧振；
扼流圈：限制電流突變，防止浪涌損壞器件。
電路工作時，MOSFET因器件參數差異形成導通順序差，通過正反饋機制實現自激振蕩。當MOSFET關斷時，諧振電流對電容充放電，從而在下一個導通周期前將電壓復位至零。
推挽振蕩ZVS電路是一種高效的功率轉換拓撲結構，是利用諧振技術使MOSFET在零電壓（或接近零電壓）時開關，減少開關損耗，提高效率；廣泛用于感應加熱、高頻逆變、電源轉換等領域。
推挽電路采用兩個MOSFET交替工作，每個MOSFET關斷時，負載電流會流入對方MOSFET的體二極管，并逐漸衰減，使得MOSFET在導通前漏極電壓自然降到零。這與半橋LLC諧振變換器的工作方式類似，通過諧振元件的儲能與釋放，實現ZVS。

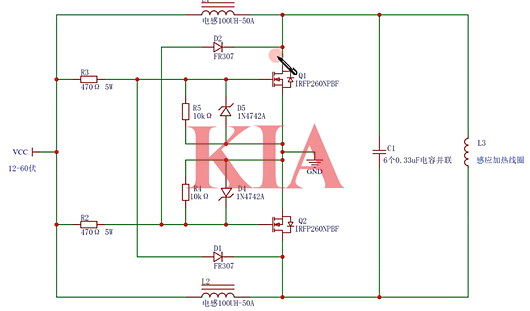

推挽振蕩ZVS電路原理
電路核心是兩個MOSFET交替導通/截止，并利用電感和電容（LC諧振）形成高頻振蕩。
工作過程：
1.電源上電后，推挽驅動電路開始工作，使兩個MOSFET交替導通，形成交變電流。2.MOSFET開關時，諧振電感（L1、L2）和諧振電容（C1-C4）組成LC諧振電路，在導通前降低MOSFET的漏極電壓，實現零電壓開關（ZVS）。
3.電流交替流經負載（如感應線圈），形成高頻磁場。
4.由于ZVS特性，MOSFET在接近零電壓時開關，大幅降低開關損耗，提高效率，減少發熱。
