新能源電機控制器結構,工作原理詳解-KIA MOS管
信息來源：本站 日期：2025-08-19
新能源汽車電機控制器是電動汽車的核心部件，負責控制電機的轉速和扭矩輸出。其結構主要包括電源模塊（直流轉交流）、控制器（控制工作狀態）、功率部分（MOS管和液壓模塊，穩定性高）、驅動模塊（驅動電機運轉）和通訊部分（與汽車系統交互）。
新能源電機控制器通過逆變技術將動力電池的直流電轉換為三相交流電，并采用智能控制算法實現電機的高精度驅動與能量管理。
1.能量轉換：
通過功率模塊組成的逆變橋，利用脈寬調制（PWM）技術，將直流電轉換為頻率、電壓可調的交流電。
2.閉環控制：
接收整車控制器（VCU）的扭矩、轉速指令；
結合電機轉速傳感器、電流傳感器等反饋信號，通過空間矢量脈寬調制（SVPWM)算法動態調整輸出。
3.系統保護：
實時監測過壓、過流、溫度異常等狀態，觸發保護機制確保系統安全。

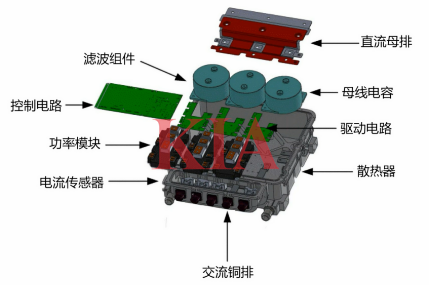

電機控制器結構
功率模塊：
IGBT（絕緣柵雙極晶體管）：耐壓高、開關速度快，但高頻損耗較大。
SiC（碳化硅）：更高效率、耐高溫，未來主流方向。
直流母排：在電機驅動的逆變器中是將直流轉變為交流。在變頻器中用銅排的母線形式安裝連接在一起，形成直流公共母線變頻驅動系統。
電機控制器系統電氣圖
系統主要分為兩部分：高壓部分和低壓控制部分。高壓部分專注于將高壓直流電高效轉換為高壓三相交流電，以滿足驅動電機的需求。而低壓控制部分則涵蓋了廣泛的功能，如通訊、電流傳感器檢測、電壓檢測、驅動電路、電機溫度和位置檢測、低壓電源以及保護電路等，確保系統的穩定運行和電機的高效控制。
